構建高可靠指揮中樞：KVM分布式系統架構設計指南

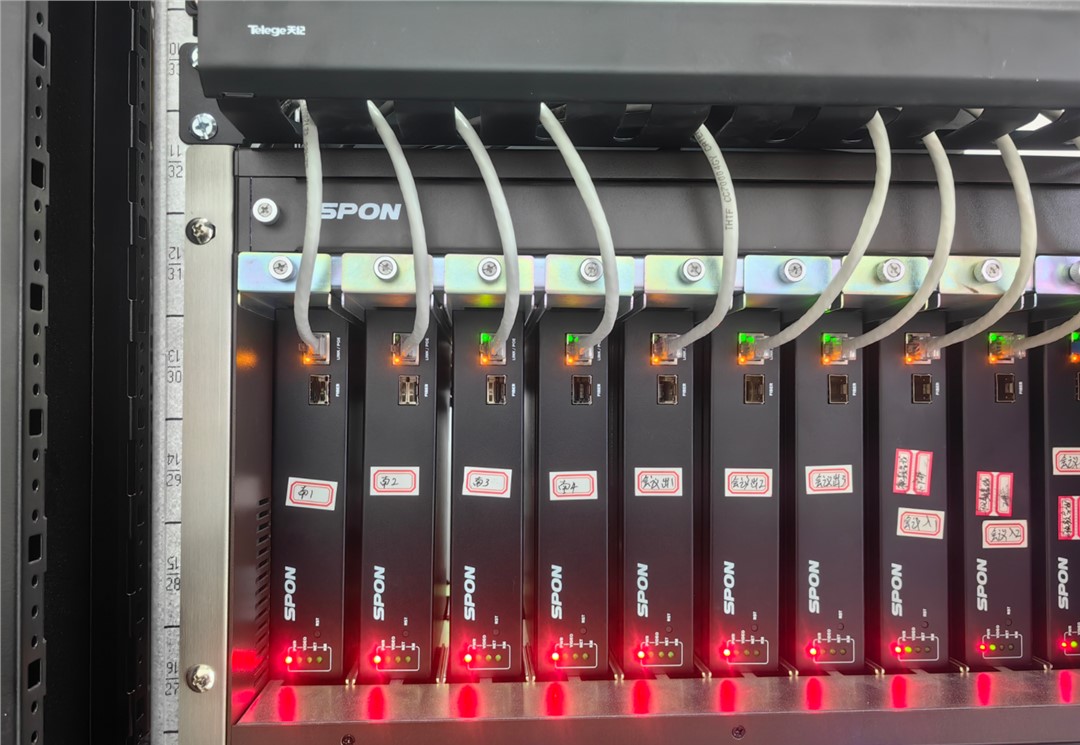

KVM分布式系統本質上是一套基于IP網絡的音視頻傳輸系統。在項目規劃階段，設計者的核心任務不是挑選顯示器，而是構建一條“寬路、低延遲、高容錯”的信息高速公路。設計的優劣直接決定了系統上線后是“如絲般順滑”還是“卡頓頻繁”。

一、 網絡架構與帶寬預算：拒絕擁堵 設計的首要任務是帶寬計算。不同于普通辦公數據，KVM傳輸?shù)氖菍?shí)時高碼率視頻流。

· 帶寬核算： 假設一路1080P/60Hz的信號碼率約為20-40Mbps，一路4K信號可能達到300-800Mbps。設計者必須計算所有并發信號源的總吞吐量，確保核心交換機的背板帶寬和包轉發率足夠。

· 全千兆/萬兆匯聚： 設計原則是“接入層全千兆，核心層萬兆上行”。嚴禁使用百兆交換機。對于超過50個節點的大規模系統，建議設計獨立的核心交換層，避免網絡瓶頸。

· 物理隔離： 強烈建議為KVM系統設計獨立的物理網絡，不與辦公外網混用。如果必須共用，必須在邏輯上劃分嚴格的VLAN，防止辦公數據的廣播風暴干擾視頻傳輸。

二、 交換機選型的硬性指標 并非所有交換機都能承載分布式系統。在設計BOM時，交換機必須滿足以下硬性指標：

· 支持IGMP Snooping： 這是分布式KVM的命門。系統通過組播技術傳輸視頻，如果交換機不支持IGMP偵聽，組播數據會變成廣播數據泛洪，導致整個網絡癱瘓。

· 支持Jumbo Frame： 設計時應確認交換機支持9K以上的巨型幀，這能有效提高大數據量視頻傳輸?shù)男?，降?span>CPU負載。

三、 冗余備份設計：面向關鍵任務 對于電力、空管、公安等關鍵任務場景，設計必須考慮高可用性。

· 鏈路冗余： 采用雙鏈路設計，每個KVM節點通過光口或雙網口分別連接到兩臺不同的接入交換機。

· 光電復用： 核心鏈路采用光纖傳輸，接入端保留電纜備份，防止因單一線纜損壞或單一交換機掉電導致的業務中斷。

四、 融合與擴展性預留 設計時不僅要看現在，還要看未來。

· 中控融合： KVM系統往往需要受中控系統統一管理。設計時需預留RS232或TCP/IP控制接口協議。

· 擴容預留： IP架構的優勢在于擴展，設計IP地址池和端口時，應至少預留20%-30%的余量，以便未來增加坐席或大屏節點時，無需改動現有架構即可即插即用。

KVM分布式系統的設計是IT技術與AV技術的深度融合。一個優秀的設計方案，必須建立在精確的帶寬計算、嚴謹?shù)慕粨Q機選型以及具有前瞻性的冗余架構之上。
